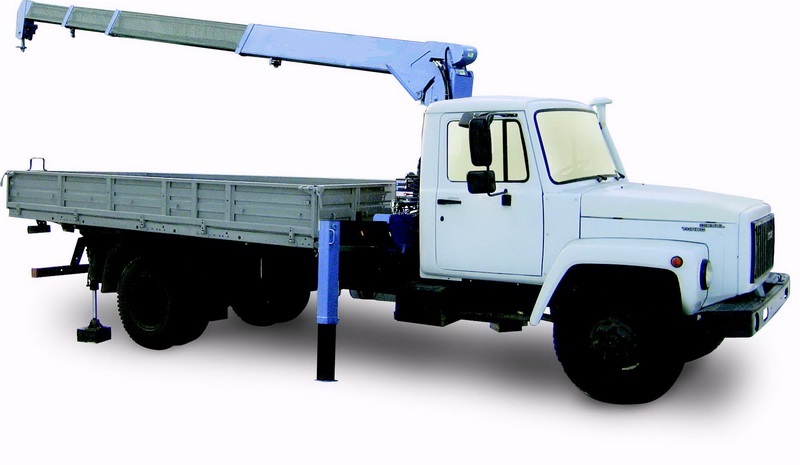

Манипулятор на базе ГАЗ 3309

Модификация



Платформа:

  • ГАЗ 3309



Длина борта:

  • 4-х метровый борт

Описание

          ГАЗон с КМУ является универсальной среднетоннажной спецтехникой для проведения работ по обслуживанию коммунальных объектов (линий электропередач, столбов освещения, рекламных вывесок и прочее), установки фундаментов зданий, отделки строительных сооружений и тому подобное.

          Грузоподъемность ГАЗ-3309 составляет 4,5 тонны, но при установке КМУ ГАЗон может перевозить груз массой до 3,5 тонны.

          При своих габаритах и весовой категории грузовик достаточно маневренно ведет себя на дорогах и динамично преодолевает повороты.

          Несмотря на заднеприводное исполнение ГАЗон славится своей вездеходностью, так что этот автомобиль подойдет для работ не только в черте города, но и сельской местности.

          Грузоподъемность ГАЗона позволяет установить 3-хтонный тросовый манипулятор, но при этом максимальная масса перевозимого груза снизится до 1,5 тонны.

          Поэтому в приоритете установки гидравлический манипулятор.

Он гораздо легче тросового, а грузовой момент точно такой же. Кроме того, гидравлика имеет преимущества:

  • Возможность компактного складывания поперек автомобиля позволяет не терять маневренности автомобилю;
  • Высокая точность позиционирования грузов сокращает время, затраченное на погрузку и разгрузку;
  • Возможность установки гидравлического манипулятора на задний свес а/м, которая позволяет работать с прицепом и смонтировать КМУ на полуприцеп.



          Манипулятор как тросового, так и гидравлического типа наши специалисты могут установить как на ГАЗ-3309, так и Егерь ГАЗ 3309.

          Двухрядная кабина, рассчитанная на 5 человек, отлично подойдет для служб, работающих в группе.


Технические характеристики

КМУ Tadano TM-ZE363HS TM-ZE364HS TM-ZE363HS TM-ZE364HS
Грузоподъемность на максимальном вылете, кг 900 450 900 450
Максимальный вылет стрелы, м 7,5 9,8 7,5 9,8
Грузовой момент, т*м 7,5
Базовое шасси ГАЗ-3309
База автомобиля, мм 4570 5070
Масса перевозимого груза, кг 3090 2870 3040 2920
Погрузочная высота платформы, мм 1360



КМУ Amco Veba 105-2S 808N-2S 111-2S 105-2S 808N-2S 111-2S
Грузоподъемность на максимальном вылете, кг 715 1040 1240 715 1040 1240
Максимальный вылет, м 5,70 7,15 7,29 5,70 7,15 7,29
Грузовой момент, т*м 4,3 7,90 9,59 4,3 7,90 9,59
Базовое шасси ГАЗ-3309
Габаритные размеры автомобиля, мм:
- длина 7850 8950
- ширина 2350
- высота 3000 3050 3350 3000 3050 3350
База автомобиля, мм 4570 5070
Масса перевозимого груза, кг 3850 3450 3050 3750 3350 2950
Погрузочная высота платформы, мм 1360



КМУ Amco Veba 105-2S 807NT-2S 105-2S 807NT-2S
Грузоподъемность на максимальном вылете, кг 715 1290 715 1290
Максимальный вылет стрелы, м 5,70 5,15 5,70 5,15
Грузовой момент, т*м 4,3 6,73 4,3 6,73
Базовое шасси ГАЗ-3309 Егерь
База автомобиля, мм 4570 5070
Масса перевозимого груза, кг 3740 3500 3690 3450
Погрузочная высота платформы, мм 1360



Двигатель

  Cummins ISF3.8s3154 ММЗ Д-245.7 ЯМЗ 5344
Количество цилиндров 4 4 4
Система питания Common Rail Bosch Непосредственный впрыск топлива Непосредственный впрыск топлива
Рабочий объем, куб. см 3,76 4,75 4,43
Номинальная мощность нетто, кВТ, (л.с.) 112 (152,3) 92,2 (125,4) 99 (134,5)
